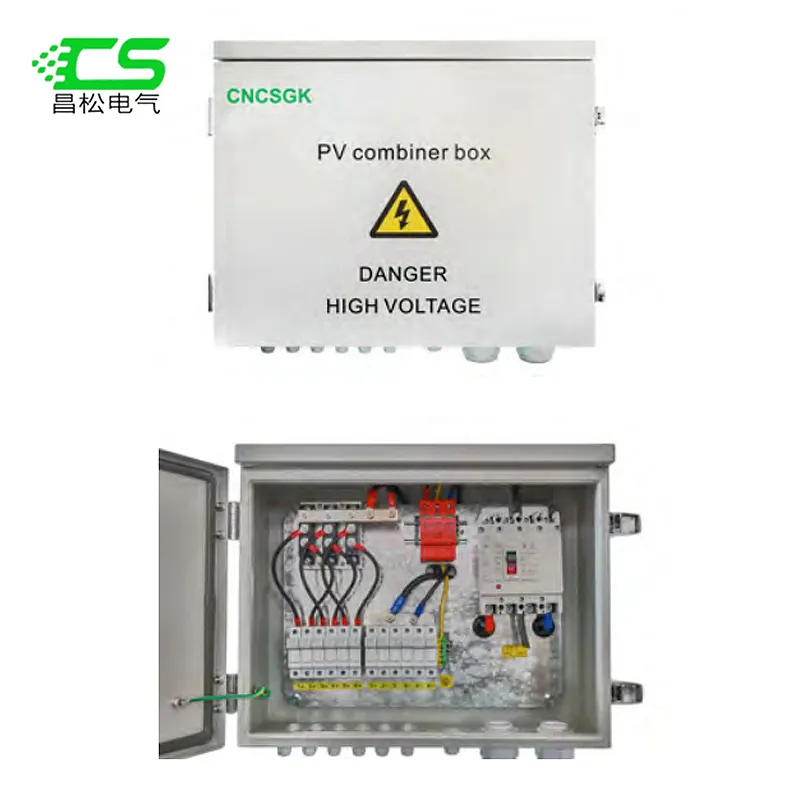

Hộp kết hợp năng lượng mặt trời 6 dây
tại sao chọn chúng tôi
Sản phẩm của chúng tôi
Sản phẩm của chúng tôi bao gồm máy cắt mạch, bảng điện, contactor AC, đồng hồ đo, rơle, cầu chì, bộ điều khiển và nhiều phụ kiện điện khác như đèn LED.
Chứng chỉ của chúng tôi
Changsong đã đạt được chứng nhận hệ thống chất lượng ISO9001, ISO14001, OHSAS18001, chứng nhận CB, SEMKO và chứng nhận CE. Sản phẩm của chúng tôi được chào đón nồng nhiệt không chỉ ở thị trường trong nước mà còn ở thị trường nước ngoài năm này qua năm khác.
Công ty chúng tôi
Công ty TNHH Điện tử Chang Song được thành lập vào năm 1995. Với hơn 35.000㎡ không gian sản xuất và 260 nhân viên, công ty đã trở thành một trong những nhà sản xuất sản phẩm điện công nghiệp hàng đầu tại Trung Quốc. Đây cũng là một trong những nhà máy đầu tiên trong ngành, với gần 20 năm kinh nghiệm trong sản xuất và phát triển thiết bị điện.
Lợi ích của chúng ta
Changsong sở hữu một trung tâm R&D hiện đại để phát triển các sản phẩm điện, với đầy đủ các thiết bị đúc và sản xuất công nghệ cao và hỗ trợ kỹ thuật mạnh mẽ. Ngoài ra, khả năng thiết kế tiên tiến được hỗ trợ bởi các đội kỹ thuật hạng nhất với hệ thống máy tính công nghiệp vượt trội.
Sản phẩm liên quan
Hộp kết hợp lấy nhiều mạch nguồn và kết hợp chúng thành một đầu ra duy nhất. Chúng thường nằm giữa các mô-đun và biến tần.
Hộp kết hợp 12 đầu vào và 1 đầu ra
"Hiệu quả và tiện lợi, hộp bus DC 12 vào 1 ra, thiết kế nhiều cổng đáp ứng nhu cầu của bạn, giúp bạn quản lý cáp dễ dàng hơn."
Hộp kết hợp CNCSGK CSPVB Series có thể chứa tới 36 mạch đầu vào ở mức 600 VDC, 1000 VDC hoặc 1500 VDC. Mỗi kênh đều có cầu chì. Phía đầu ra được trang bị chống sét và cầu dao. Nó giúp đơn giản hóa đáng kể việc đấu dây đầu vào của tủ phân phối điện DC và Biến tần. Thực hiện bảo vệ chống sét, bảo vệ ngắn mạch và bảo vệ nối đất.
Sự miêu tả
-Độ tin cậy cao
Với cầu chì DC
Với thiết bị chống sét lan truyền DC
Với bộ ngắt mạch DC hoặc công tắc cách ly tải DC.
* Khả năng thích ứng mạnh mẽ
Hiệu quả và an toàn cao, chống sét, chống sét thanh cái DC, ổn định và đáng tin cậy.
- Bảo vệ hiệu quả: Sử dụng công nghệ tiên tiến, ngăn ngừa hiệu quả thiệt hại do sét đánh vào thiết bị, đảm bảo thiết bị hoạt động ổn định.
Hộp dẫn điện AC chuyên nghiệp, hiệu quả, an toàn và đáng tin cậy, cung cấp nguồn điện ổn định cho thiết bị điện của bạn!
Hộp nối quang điện được sử dụng trong hệ thống phát điện quang điện để giảm đường dây kết nối giữa mô-đun quang điện và biến tần. Thông qua bảo vệ cầu chì quang điện chuyên dụng, máy cắt và thiết bị chống sét, độ tin cậy được cải thiện và việc bảo trì hệ thống thuận tiện. Người dùng có thể theo phạm vi điện áp DC đầu vào của biến tần, một số thông số kỹ thuật nhất định của cùng một mô-đun quang điện nối tiếp để tạo thành một chuỗi mô-đun quang điện, sau đó một số chuỗi được kết nối với thanh cái sét của mảng quang điện, thông qua bộ chống sét và đầu ra bảo vệ máy cắt, thuận tiện truy cập vào bộ biến tần sau.
Tủ được làm bằng thép tấm mạ kẽm nhúng nóng, cấu trúc của tủ an toàn và đáng tin cậy, có đủ độ bền cơ học để đảm bảo các thành phần không bị rung hoặc biến dạng sau khi lắp đặt và vận hành. Lớp bảo vệ IP65, có khả năng chống thấm nước, tro, rỉ sét, phun muối, đáp ứng các yêu cầu lắp đặt ngoài trời; Có thể truy cập đồng thời tới 24 mảng quang điện; Cực dương và cực âm của mỗi loạt pin được trang bị cầu chì quang điện để bảo vệ, đế cầu chì và cầu chì được sử dụng cùng nhau để giảm chi phí bảo trì sau này của chủ sở hữu và bảo vệ hiệu quả sự an toàn cá nhân của nhân viên bảo trì; Bus đầu ra DC được trang bị bộ chống sét quang điện. Dương với đất, âm với đất, dương và âm giữa chức năng bảo vệ quá áp dương và âm, hộp bus được trang bị một đơn vị phát hiện thông minh mô-đun để phát hiện dòng điện, điện áp đầu ra, nhiệt độ hộp, trạng thái bộ chống sét, trạng thái cầu dao của từng loạt thành phần;
(1) Hiệu suất chống sét chuyên nghiệp, tránh gây hư hỏng cho thiết bị điện hiệu quả, kết hợp với công nghệ chống sét tiên tiến, mang đến khả năng bảo vệ toàn diện cho hệ thống điện của bạn.
(2) Đảm bảo chất lượng, công nghệ tuyệt vời
Sức mạnh của nhà máy sản xuất, kiểm soát chất lượng nghiêm ngặt, đảm bảo mọi sản phẩm đều đạt tiêu chuẩn công nghiệp.
(3) Đội ngũ phục vụ chuyên nghiệp thân mật
Đội ngũ dịch vụ sau bán hàng, sẵn sàng giải quyết vấn đề cho bạn, để người dùng mua hàng an tâm hơn
(4) Bảo đảm toàn diện để mua hàng không phải lo lắng
Các biện pháp bảo vệ sau bán hàng chu đáo và cẩn thận, giúp người dùng mua hàng không phải lo lắng
Hộp kết hợp năng lượng mặt trời 6 dây là gì?
Hộp kết hợp năng lượng mặt trời được thiết kế cho sáu chuỗi là một vỏ điện được thiết kế riêng cho các hệ thống quang điện (PV). Nó có mục đích tổng hợp các đầu ra DC từ sáu chuỗi tấm pin mặt trời riêng lẻ thành một đầu ra duy nhất đưa vào bộ biến tần năng lượng mặt trời.
Làm sạch bên trong hộp kết hợp
Điều quan trọng là phải giữ sạch bên trong hộp kết hợp. Có thể vệ sinh bằng xà phòng và khăn mềm ẩm, nhưng vui lòng giữ hộp kết hợp khô ráo bằng khăn khô sau khi vệ sinh.
Kiểm tra kết nối dây điện bên trong
Vui lòng kiểm tra lại xem hộp kết hợp có ngừng hoạt động không. Đeo găng tay cách điện và kiểm tra các dây được kết nối xem có bị lỏng lẻo và bị oxy hóa ở những khu vực tiếp xúc không. Việc thay thế vật liệu phải được thực hiện bởi những người có kiến thức chuyên môn về điện.
Thay thế cầu chì bị cháy
Sau khi cầu chì bị đứt, không thể sử dụng lại được nữa, chỉ có thể thay thế. Trước khi thay cầu chì, hãy chắc chắn chú ý đến cầu dao, ngắt cầu dao và kiểm tra bằng đồng hồ vạn năng trước khi thay cầu chì.
Kiểm tra bộ chống sét lan truyền
Kiểm tra xem cửa sổ của bộ chống sét lan truyền có màu xanh lá cây không. Nếu màu đỏ, điều đó có nghĩa là nó đã hỏng và cần phải thay thế mô-đun.
Bên trong hộp kết hợp năng lượng mặt trời là các thành phần giúp nó thực hiện chức năng của mình một cách an toàn, đó là hợp nhất các mạch chuỗi riêng lẻ thành một. Các thành phần chính có thể tìm thấy trong một hộp thông thường bao gồm cầu dao, cầu chì, thiết bị chống sét lan truyền, công tắc ngắt kết nối và thanh cái.
Bộ ngắt mạch DC
Các cầu dao giúp bảo vệ các mạch điện chạy vào bộ kết hợp khỏi các lỗi điện do điện áp quá mức có thể gây ra. Số lượng và định mức của chúng phụ thuộc vào kích thước hệ thống năng lượng mặt trời của bạn.
Cầu chì năng lượng mặt trời
Là một phần của biện pháp bảo vệ, các mạch từ mảng của bạn kết thúc bằng một loạt cầu chì để bảo vệ chuỗi. Trong quá trình xảy ra lỗi, các cầu chì này sẽ nổ và cắt mạch bị ảnh hưởng. Một lần nữa, các loại cầu chì sẽ phụ thuộc vào kích thước của tấm pin và chuỗi của bạn.
Thiết bị chống sét lan truyền
SPD cũng là một trong những thành phần quan trọng nhất của hộp kết hợp PV. Nó kết nối các mạch với mặt đất và bảo vệ chống lại các xung điện có thể xảy ra.
Công tắc ngắt DC
Đây là công tắc mà bạn có thể sử dụng để ngắt nguồn điện nhanh chóng bất cứ khi nào cần. Công tắc có thể cô lập một phần của hệ thống, trong trường hợp khẩn cấp hoặc cho mục đích bảo trì.
Thanh cái
Đây là một dây dẫn cơ học (dải hoặc thanh ray) và có vai trò kết hợp các mạch khác nhau thành một. Về cơ bản, nó nằm phía sau các thành phần đã đề cập, nơi tất cả các dây dẫn đều đi đến nó trước khi đến bộ ngắt mạch chính.
Cần cân nhắc những thông số điện nào khi lựa chọn Hộp kết hợp năng lượng mặt trời 6 chuỗi?
Thông số công suất đầu vào
Công suất đầu vào của hộp kết hợp năng lượng mặt trời là một trong những cân nhắc chính trong quá trình lựa chọn. Thông số này đề cập đến công suất đầu vào tối đa mà hộp kết hợp năng lượng mặt trời có thể chịu được. Khi lựa chọn, cần xác định các thông số công suất đầu vào của hộp kết hợp năng lượng mặt trời dựa trên tổng công suất lắp đặt và sản lượng điện dự kiến của trạm quang điện.
Thông số điện áp đầu vào
Các thông số điện áp đầu vào là một cân nhắc quan trọng khác khi lựa chọn hộp kết hợp năng lượng mặt trời. Thông số này đề cập đến điện áp đầu vào tối đa mà hộp kết hợp năng lượng mặt trời có thể chịu được.
Số lượng mạch
Xác định số lượng mạch đầu vào, thường bằng số lượng chuỗi;
Xác định số lượng mạch đầu ra, thông số này chủ yếu phụ thuộc vào công suất hệ thống và biến tần sử dụng;
Dòng điện tối đa
Xác định giá trị đỉnh định mức cho chuỗi PV, dòng điện phổ biến là dưới 15A và 20A;
Chọn số mạch và dòng điện tối đa phù hợp theo số lượng và thông số kỹ thuật của tấm pin mặt trời.
Chống sét
Hộp kết hợp năng lượng mặt trời quang điện (PV) phải có tính năng chống sét lan truyền để tránh tác động của giông bão lên toàn bộ hệ thống năng lượng mặt trời.
Bảo vệ dòng chảy ngược
Trong hệ thống lưới điện, hộp kết hợp năng lượng mặt trời phải có tính năng bảo vệ dòng điện ngược, ngăn dòng điện chảy ngược vào lưới điện gây hại.
Bảo vệ quá tải và bảo vệ ngắn mạch
Để bảo vệ hệ thống khỏi tình trạng quá tải hoặc hư hỏng do ngắn mạch, hãy chọn hộp kết hợp năng lượng mặt trời có các chức năng này.
Chức năng giao tiếp
Các hệ thống năng lượng mặt trời hiện đại thường sử dụng công nghệ giám sát từ xa để tải dữ liệu hoạt động thông qua bộ điều khiển chính lên đám mây nhằm mục đích quản lý/kiểm soát.
Chức năng giám sát
Chức năng giám sát rất quan trọng đối với hiệu suất theo dõi thời gian thực;
Thông thường bao gồm điện áp/dòng điện DC cũng như trạng thái công tắc/nhiệt độ/độ ẩm, v.v.
Mức độ bảo vệ
Mức độ bảo vệ là một chỉ số quan trọng khi lựa chọn hộp kết hợp năng lượng mặt trời PV. Thông số này đánh giá hiệu suất bảo vệ của hộp kết hợp năng lượng mặt trời, bao gồm các khía cạnh chống bụi, chống thấm nước và chống ăn mòn.
Phạm vi nhiệt độ và môi trường làm việc
Xem xét phạm vi nhiệt độ làm việc và điều kiện của hộp kết hợp năng lượng mặt trời;
Dây dẫn xung quanh mỗi đảo chuỗi trên một đầu nối cầu chì. Thông qua đó, đầu ra của Cầu chì quang điện cho các đầu vào của Hệ thống PV năng lượng mặt trời được kết hợp thành một dây dẫn duy nhất, do đó được kết nối với bộ biến tần DC-AC/AC-DC. Hộp kết hợp cũng có thể thực hiện các chức năng khác nữa và bạn có thể sử dụng nó để theo dõi tình trạng của các sting và các thiết bị liên quan khác. Hơn nữa, bạn có thể sử dụng nó để tắt máy từ xa nhanh chóng toàn bộ thiết bị.
Chúng giúp hợp nhất toàn bộ năng lượng đầu vào thành một nguồn năng lượng rắn. Điều này giúp giảm lãng phí năng lượng. Đổi lại, nó cũng làm tăng sản lượng theo cấp số nhân. Cuối cùng, nó tiết kiệm được khoản đầu tư lớn và cắt giảm chi phí lao động. Bây giờ, việc sử dụng hộp kết hợp không phải là bắt buộc. Bạn có thể bỏ qua việc sử dụng chúng nếu số lượng dây ít hơn.
Nhìn chung, bạn không thể sử dụng các thiết bị này khi số chuỗi ít hơn 4, vì bạn có thể kết nối ba chuỗi đơn trực tiếp với bộ biến tần DC-AC/AC-DC. Do đó, bạn có thể sử dụng các thiết bị này chủ yếu cho các dự án có số lượng lớn các sting.
Các loại hộp kết hợp năng lượng mặt trời 6 chuỗi
Hộp kết hợp chuỗi
Hộp kết hợp chuỗi là một trong những loại phổ biến nhất được sử dụng trong các hệ thống năng lượng mặt trời, đặc biệt là trong các dự án quy mô lớn. Chúng kết hợp đầu ra của một số chuỗi tấm pin mặt trời, mỗi chuỗi có nhiều mô-đun được kết nối theo chuỗi. Các chuỗi được nối bên trong hộp và được kết nối với bộ biến tần hoặc bus DC chính. Hộp kết hợp chuỗi được đánh giá cao vì tính đơn giản, khả năng mở rộng và hiệu quả về chi phí, khiến chúng trở nên lý tưởng cho nhiều ứng dụng khác nhau, từ mái nhà dân dụng đến các trang trại năng lượng mặt trời quy mô tiện ích.
Hộp kết hợp mảng
Các hộp kết hợp mảng phục vụ cho các hệ thống năng lượng mặt trời có nhiều tấm pin mặt trời riêng lẻ hơn, nơi việc sắp xếp các tấm pin thành chuỗi có thể không khả thi hoặc không hiệu quả. Thay vì kết hợp các tấm pin thành chuỗi, các hộp kết hợp mảng kết hợp đầu ra của từng tấm pin riêng lẻ. Phương pháp này cung cấp tính linh hoạt hơn trong thiết kế hệ thống và cho phép kiểm soát tốt hơn việc giám sát và bảo trì ở cấp độ tấm pin. Các hộp kết hợp mảng thường được sử dụng trong các dự án năng lượng mặt trời thương mại và công nghiệp, nơi tối đa hóa sản lượng năng lượng và độ tin cậy của hệ thống là tối quan trọng.
Hộp kết hợp thông minh
Hộp kết hợp thông minh đại diện cho công nghệ kết hợp năng lượng mặt trời tiên tiến, tích hợp các chức năng giám sát, truyền thông và điều khiển tiên tiến. Được trang bị chức năng ghi dữ liệu tích hợp, khả năng giám sát từ xa và giao diện truyền thông (như Ethernet hoặc Modbus), hộp kết hợp thông minh cho phép giám sát hiệu suất và chẩn đoán theo thời gian thực ở cấp độ mô-đun hoặc chuỗi. Bằng cách cung cấp thông tin chi tiết có thể hành động về hiệu suất và tình trạng của hệ thống, hộp kết hợp thông minh trao quyền cho người vận hành tối ưu hóa sản xuất năng lượng, chủ động xác định các vấn đề tiềm ẩn và nâng cao độ tin cậy và thời gian hoạt động của toàn bộ hệ thống. Mặc dù hộp kết hợp thông minh yêu cầu khoản đầu tư ban đầu cao hơn, nhưng lợi ích lâu dài của chúng về mặt hiệu suất được cải thiện, hiệu quả bảo trì và quản lý tài sản biện minh cho khoản chi phí này, đặc biệt là trong các công trình lắp đặt năng lượng mặt trời quy mô thương mại và tiện ích.
Hộp kết hợp DC
Hộp kết hợp DC được thiết kế chuyên dụng để tổng hợp các đầu ra DC (dòng điện một chiều) của tấm pin mặt trời và cung cấp chúng cho bộ biến tần hoặc bộ chuyển đổi DC/DC. Các hộp này có cầu dao hoặc cầu chì cho từng chuỗi hoặc mảng tấm pin để cung cấp khả năng bảo vệ quá dòng và cách ly lỗi tuyệt vời. Hộp kết hợp DC được thiết kế để chống lại sự khắc nghiệt của các tình huống ngoài trời, với vỏ bọc chắc chắn và lớp đệm chống chịu thời tiết bảo vệ các thành phần bên trong khỏi độ ẩm, bụi và nhiệt độ khắc nghiệt. Chúng là các thành phần thiết yếu của cả hệ thống năng lượng mặt trời hòa lưới và độc lập, cung cấp giao diện quan trọng giữa mảng năng lượng mặt trời và phần còn lại của hệ thống PV.
Hộp kết hợp AC
Trong khi hầu hết các hộp kết hợp xử lý nguồn điện DC, hộp kết hợp AC lại phát huy tác dụng trong các hệ thống mà nguồn điện DC được chuyển đổi thành AC (dòng điện xoay chiều) bằng bộ biến tần chuỗi hoặc bộ biến tần trung tâm. Hộp kết hợp AC tổng hợp các đầu ra của nhiều bộ biến tần, kết hợp chúng thành một đầu ra AC duy nhất có thể đưa vào lưới điện hoặc phân phối trong cơ sở. Các hộp này tích hợp bộ ngắt mạch AC, thiết bị chống sét lan truyền và thiết bị giám sát để đảm bảo an toàn và hiệu quả phân phối nguồn điện AC. Hộp kết hợp AC là các thành phần không thể thiếu của các hệ thống năng lượng mặt trời được kết nối với lưới điện, nơi chúng tạo điều kiện tích hợp liền mạch với lưới điện tiện ích và tuân thủ các yêu cầu kết nối lưới điện.
Chứng nhận
Nhà máy của chúng tôi
Trung tâm R&D hiện đại của Changsong Cowns chuyên phát triển các sản phẩm điện với đầy đủ các thiết bị đúc khuôn công nghệ cao, thiết bị sản xuất và sức mạnh hỗ trợ kỹ thuật to lớn, bên cạnh lực lượng thiết kế tiên tiến được hỗ trợ bởi các đội ngũ kỹ sư hạng nhất với hệ thống máy tính siêu công nghiệp. Do đó, mỗi sản phẩm đều được đảm bảo hoàn toàn với chất lượng đáng tin cậy hàng đầu, thiết kế khoa học và mới lạ cũng như tay nghề tuyệt vời.
Câu hỏi thường gặp
Chú phổ biến: hộp kết hợp năng lượng mặt trời 6 dây, nhà sản xuất, nhà cung cấp, nhà máy hộp kết hợp năng lượng mặt trời 6 dây của Trung Quốc
